Анализатор импеданса LCR TH2848 от 4 Гц до 10 МГц



Techmize Tonghui Electronic Анализатор импеданса LCR TH2848

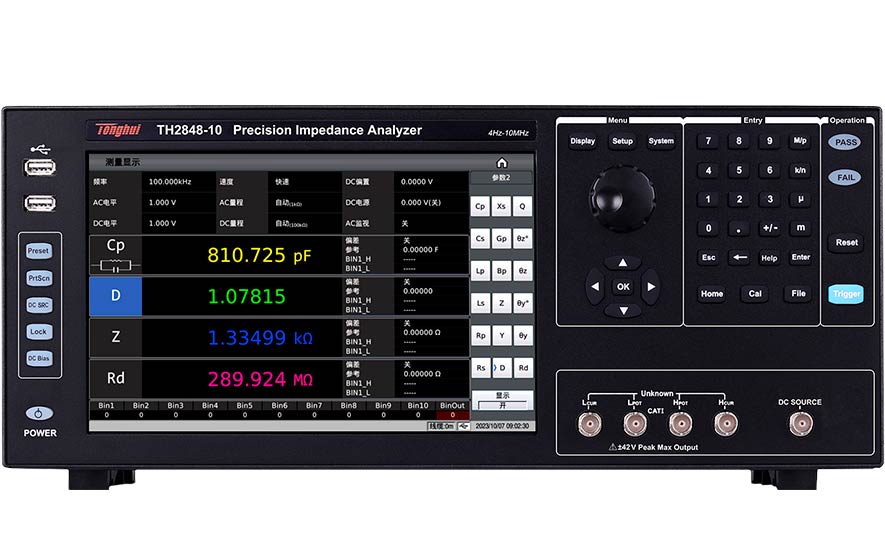

Анализатор импеданса LCR Techmize серия TH2848

Серия TH2848 — прецизионные анализаторы импеданса, включает в себя четыре модели TH2848-02L / TH2848-02 / TH2848-05 / TH2848-10 (от 4 Гц до 10 МГц).

Анализатор импеданса – это высокоточный лабораторный прибор, который измеряет комплексное электрическое сопротивление в зависимости от частоты и включает в себя фазочувствительное измерение тока и напряжения, подаваемых на тестируемое устройство, в то время как частота измерения изменяется в ходе измерения. Ключевыми характеристиками анализатора импеданса являются диапазон частот, диапазон полного сопротивления, точность измерений как полного комплексного сопротивления, так и его отдельных производных. Дополнительные возможности серии TH2848 – смещение напряжения и тока во время измерения, а также скорость измерения.

Прецизионные анализаторы импеданса серии TH2848 построены на принципе широкополосного автобалансируемого моста с автоматической подстройкой нуля, что обеспечивает высокую точность и стабильность в широком частотном диапазоне. Прибор оснащён операционной системой Linux и 10.1-дюймовым ёмкостным сенсорным экраном с разрешением 1280×800, что позволяет одновременно отображать четыре измерительных параметра, параметры сортировки и настройки без переключения экранов.

Применение и функционал

✓ Пассивные компоненты: Оценка импеданса и анализ производительности конденсаторов, катушек индуктивности, магнитных сердечников, резисторов, пьезоэлектрических устройств, трансформаторов, чип-компонентов (SMD) и сетевых элементов.

✓ Полупроводниковые компоненты: Анализ паразитных параметров ИС драйверов светодиодов, снятие C–V (вольт-фарадных) характеристик варикапов, анализ паразитных параметров транзисторов и интегральных схем.

✓ Прочие компоненты: Оценка импеданса печатных плат, реле, переключателей, кабелей, аккумуляторов.

✓ Исследование материалов:

- Диэлектрические свойства: измерение диэлектрической проницаемости и тангенса угла потерь пластика, керамики и других твёрдых материалов.

- Магнитные свойства: оценка комплексной магнитной проницаемости ферритов, аморфных сплавов и других магнитных материалов.

- Полупроводниковые свойства: измерение диэлектрической проницаемости, проводимости и C–V характеристик полупроводниковых материалов.

- Жидкокристаллические свойства: измерение диэлектрической проницаемости, упругих постоянных и C–V характеристик жидкокристаллических ячеек.

✓ Пьезоэлектрические материалы и устройства: Пьезокерамические фильтры, пьезокерамические ловушки, пьезокерамические дискриминаторы, пьезокерамические трансформаторы, мощные ультразвуковые генераторы, преобразователи (вибраторы), устройства на поверхностных акустических волнах, электромеханические устройства. Измеряемые параметры: статическая ёмкость, потери, резонансная частота, антирезонансная частота, коэффициент механической связи, добротность и др.

• Диапазон частот: 4 Гц – 10 МГц.

• Высокая точность: 0.05 %.

• Высокая скорость измерений: до 400 изм./с (2.5 мс).

• Конфигурация портов: четырёхконтактная пара.

• Тестовый сигнал (AC): напряжение до 20 В (RMS), ток до 100 мА (RMS).

• Встроенное смещение (DC): напряжение до ±40 В, ток до ±100 мА.

• Измеряемые параметры (AC): Cp/Cs, Lp/Ls, Rp/Rs, комплексные |Z|/|Y|, R, X, G, B, θ, D, Q, VAC, IAC.

• Измеряемые параметры (DC): RDC.

• Встроенные функции анализа пьезоэлектрической проводимости (круг проводимости) и измерения диэлектрической проницаемости.

• Три режима измерения: одноточечный, списочная развёртка (до 201 точки), графическая развёртка (до 801 точки).

• Одновременное отображение четырёх параметров.

• 10-бинная сортировка с программируемым интерфейсом HANDLER.

• Операционная система: Linux.

• Интерфейсы: RS232C, RS485, GPIB, USB, LAN, HANDLER.

• Экран: 10.1-дюймовый ёмкостный сенсорный экран, разрешение 1280×800.

• Совместимость: поддержка набора команд MODBUS и SCPI, совместимость с KEYSIGHT E4990A, E4980A, E4980AL, HP4284A.

Технические характеристики

  • Модели:
  • TH2848-02L | 4 Гц - 2 МГц
  • TH2848-02 | 4 Гц - 2 МГц
  • TH2848-05 | 4 Гц - 5 МГц
  • TH2848-10 | 4 Гц - 10 МГц
  • Базовая точность: 0.05 % (AC)
  • Тестовый сигнал (AC), напряжение: 5 мВ – 2 В (RMS) [02L]; 5 мВ – 20 В (RMS) [02/05/10]
  • Тестовый сигнал (AC), ток: 0 – 20 мА (RMS) [02L]; 0 – 100 мА (RMS) [02/05/10]
  • Скорость измерений: 2.5 мс (быстрый режим)
  • Напряжение смещения DC: 0 – ±10 В [02L]; 0 – ±40 В [02/05/10]
  • Ток смещения DC: 0 – ±100 мА
  • Диапазон измерения импеданса: 0.001 мОм – 99.9999 МОм
  • Количество измерительных диапазонов: 15
  • Дисплей: 10.1-дюймовый ёмкостный сенсорный, 1280×800
  • Интерфейсы: RS232C, RS485, GPIB, USB, LAN, HANDLER

Стандартные аксессуары

  • TH26005D | Тестовое приспособление - Четырехконтактная тестовая оснастка
  • TH26010 | Пластина короткого замыкания
  • TH26011BS | Тестовое приспособление - Четырёхконтактная пара тип Кельвин
  • Шнур питания

Дополнительные аксессуары

  • TH26077 | Тестовое приспособление - Диэлектрические испытания
  • TH26108C | Тестовое приспособление - Измерения SMD компонентов
  • TH26008A | Тестовое приспособление - Измерения SMD компонентов
  • TH26007A | Тестовое приспособление - Измерения магнитных колец
  • TH26009B | Пинцет для тестирования SMD-компонентов
  • TH26047 | Тестовое приспособление - Четырёхконтактная тестовая оснастка
  • TH26048B | Тестовое приспособление - Четырехконтактная тестовая оснастка
  • TH26063 | Тестовое приспособление - Четырехконтактная тестовая оснастка
